Dans le domaine de l’architecture, la capacité à lire et interpréter les plans est une compétence fondamentale pour tout professionnel, et peut être intéressante pour les particuliers.
Pourquoi est-il crucial de comprendre les plans d’architecture ?
La lecture des plans d’architecture offre une vue détaillée et structurée de tout projet de construction. En comprenant un plan, vous pouvez visualiser non seulement la disposition spatiale d’un bâtiment, mais aussi les détails techniques et esthétiques qui définissent sa conception. Cela permet de communiquer efficacement avec les clients, les ingénieurs et les autres parties prenantes impliquées dans le projet.
Importance pour les professionnels de l’architecture
Pour les architectes et les professionnels du bâtiment, la capacité à lire les plans avec précision est la clé d’un processus de conception efficace et d’une réalisation sans accroc des projets. Cela permet de minimiser les erreurs coûteuses et d’assurer que les visions créatives se concrétisent conformément aux attentes des clients et aux exigences réglementaires. En comprenant l’importance de la lecture des plans d’architecture et en maîtrisant les compétences nécessaires pour interpréter ces documents, vous serez mieux préparés à mener des projets de rénovation et de construction

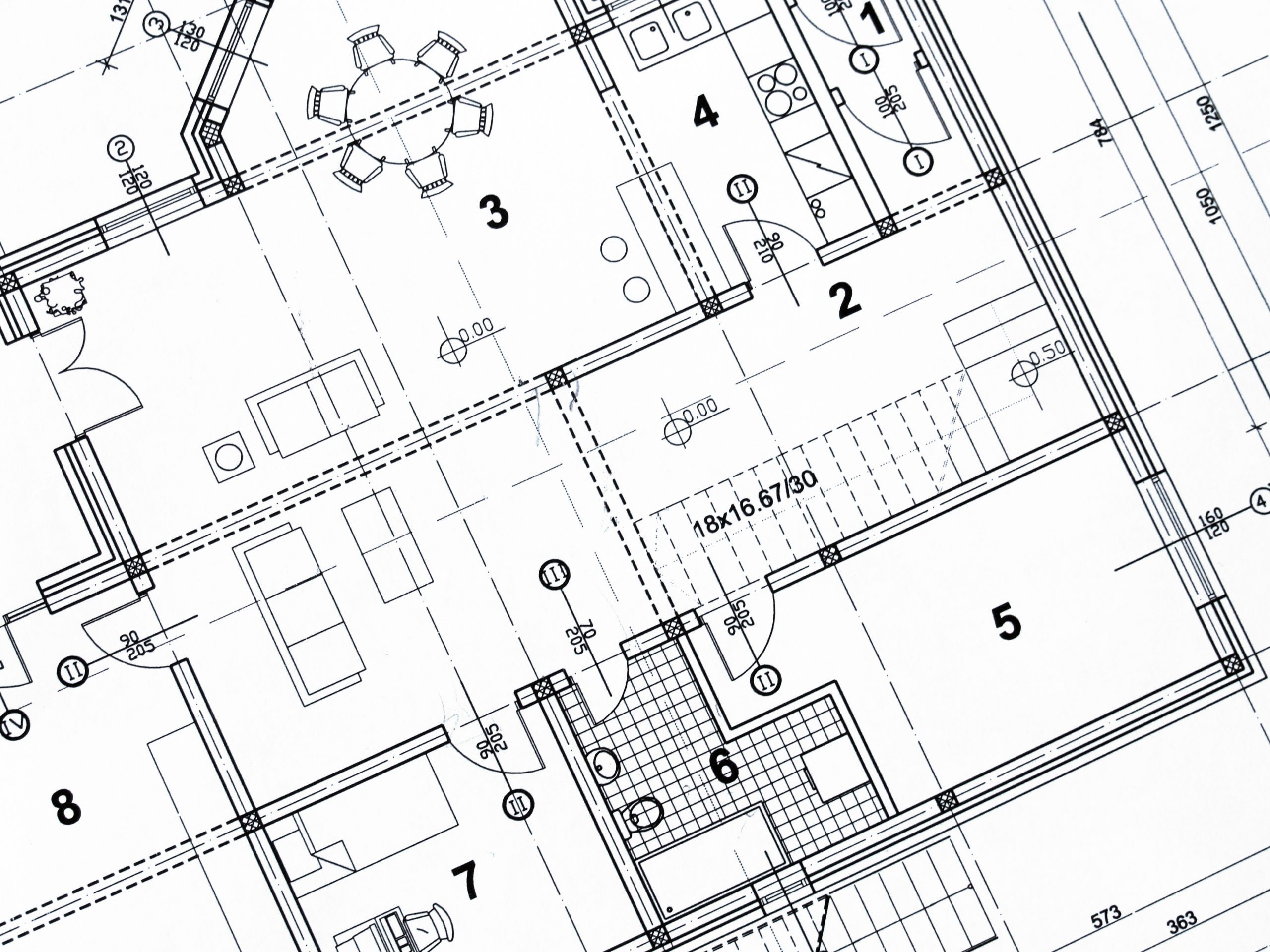

Les plans d’architecture utilisent des symboles spécifiques pour représenter divers éléments tels que les murs, les portes, les fenêtres, les escaliers, les installations sanitaires… Chaque symbole a une signification particulière qui aide à visualiser la disposition et la fonctionnalité d’un espace. La plupart des symboles sont des petits dessins assez clairs sur ce qu’ils représentent : un lit, des sanitaires… Mais il arrive que certains symboles ne soient pas évidents ! Pour en citer quelques-uns : un rectangle vertical avec un rond au milieu représente une bibliothèque, une baie vitrée ressemble à un filet de tennis et un rectangle avec une zone grise indique un climatiseur

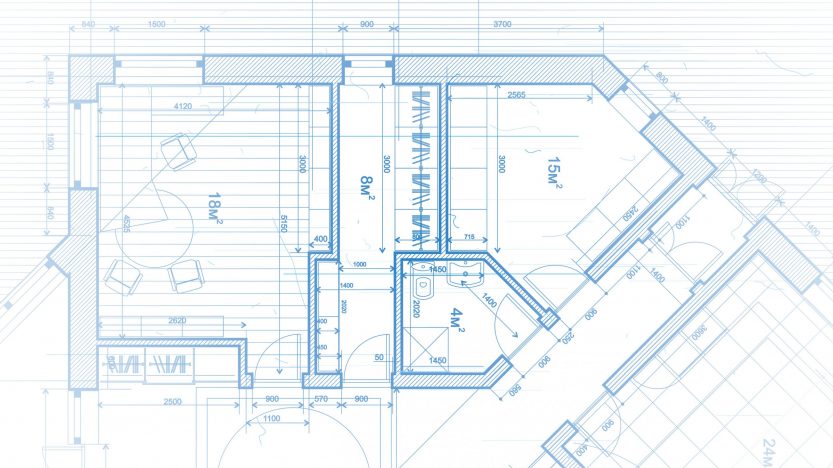

Les échelles sur un plan indiquent la proportion entre les dimensions réelles d’un objet et sa représentation sur le papier. Par exemple, une échelle de 1:100 signifie que chaque centimètre sur le plan représente 100 centimètres dans la réalité. Les échelles permettent aux architectes et aux ingénieurs d’évaluer les dimensions exactes des espaces, des bâtiments et des éléments architecturaux sans devoir, bien évidemment, tout dessiner à taille réelle.
Pour interpréter les symboles et les échelles sur un plan :
● Familiarisez-vous avec les légendes : chaque plan est accompagné d’une légende qui explique la signification de chaque symbole utilisé.
● Utilisez une règle et un rapporteur pour mesurer précisément les distances et les angles indiqués sur le plan.
● Comparez avec d’autres vues : vérifiez les informations à partir de différentes vues(plan, élévation, coupe) pour une compréhension complète de la conception.
En effet, on réalise souvent un plan sous différentes vues pour visualiser le bâtiment sous différents angles.

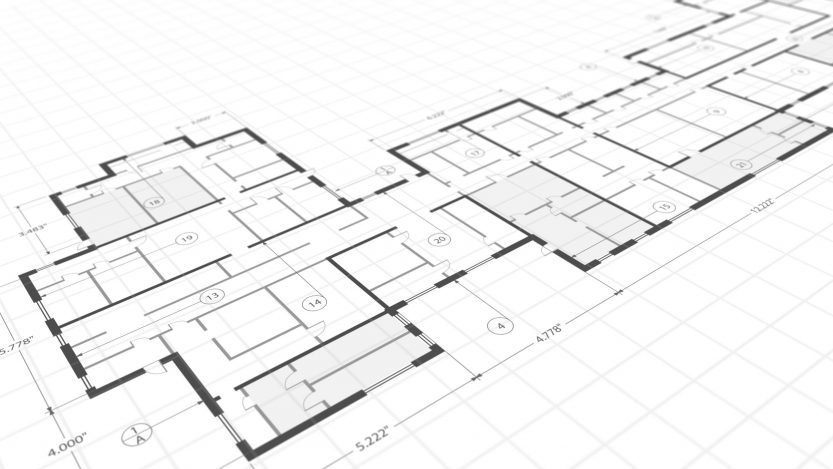

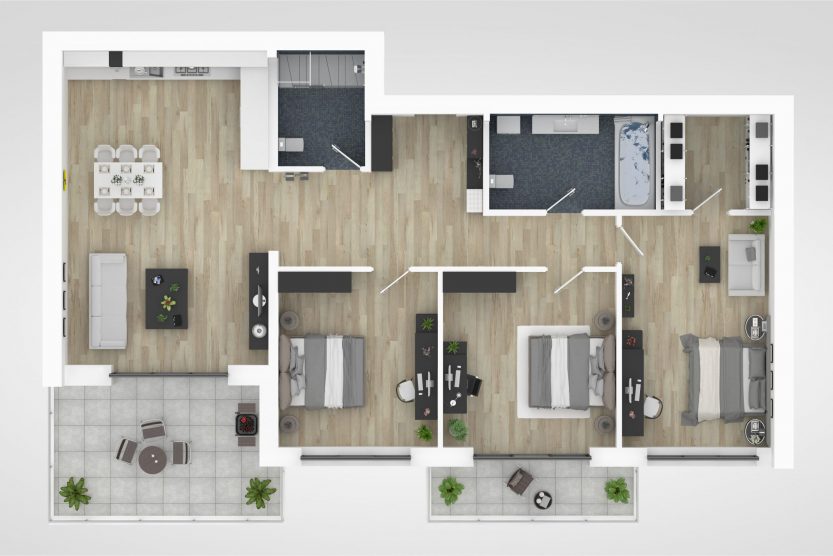

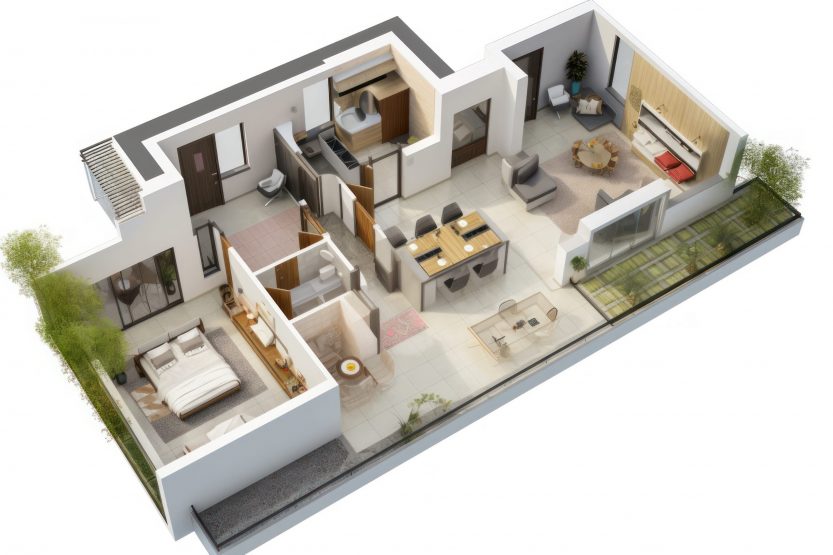

Le plan en vue de dessus est une représentation horizontale d’un bâtiment, montrant la disposition des pièces, des murs, des portes, des fenêtres et d’autres éléments à une hauteur spécifique au-dessus du sol. Cette vue permet de comprendre la distribution spatiale et fonctionnelle d’un bâtiment, ainsi que la circulation à l’intérieur de celui-ci.
Les élévations montrent les façades d’un bâtiment sous différents angles (avant, arrière, côtés). Elles fournissent des détails sur la hauteur des murs, la disposition des fenêtres, des portes et des détails architecturaux tels que les ornements et les matériaux de revêtement.
Pour analyser une élévation :
● Notez les proportions : évaluez la hauteur des étages et la taille des ouvertures par rapport à l’ensemble de la façade.
● Identifiez les détails architecturaux : repérez les éléments décoratifs et les matériaux de construction utilisés.
Les coupes architecturales montrent une vue transversale du bâtiment, coupant à travers différents niveaux pour révéler l’intérieur de la structure. Elles permettent de visualiser la disposition des étages, les hauteurs de plafond, les systèmes de ventilation, les escaliers et d’autres éléments structuraux essentiels.
Pour analyser une coupe :
● Comprenez la profondeur : évaluez la distance entre les différents niveaux et la relation spatiale entre eux.
● Identifiez les détails structurels : repérez les poutres, les colonnes, les installations techniques et les espaces de service intégrés dans la structure.
En regardant dans la légende du plan, vous devriez voir que des hachures, des couleurs ou des symboles renvoient à un certain type de matériau. Il est donc normalement spécifié ce qui est en bois, en brique, en béton… Les architectes incluent aussi souvent des annotations précises indiquant les spécifications des matériaux pour chaque partie du bâtiment. Cela peut inclure des détails sur la qualité, la couleur, la texture et d’autres caractéristiques spécifiques requises. Enfin, les plans d’architecture détaillent également les techniques de construction nécessaires pour mettre en œuvre la conception du bâtiment de manière efficace et conforme aux normes.
